今天我們來一起了解下多功能電力儀表的部分設置操作，以WHC660為例跟大家講解下如何設置模擬量輸出。

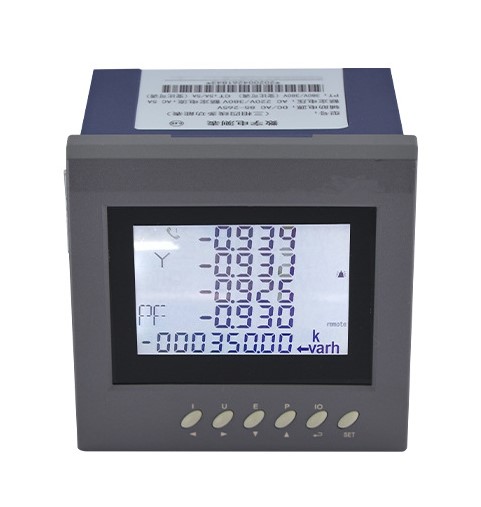

多功能電表WHC660可測量電流、電壓、功率、功率因數、電能等電力參數，通過液晶屏直接顯示測量結果。WHC660具有多種拓展功能：RS485、開關量輸入、開關量輸出、電能脈沖輸出和多路模擬量輸出。

下面說一下模擬量輸出的設置方法：
首先進入設置，找到AO菜單，在AO菜單下有4個參數，分別是P.ord、TyPE、n-20、n-04。

（1）P.ord是變送參量，可選擇變送輸出對應的30種電參量；

（2）TyPE是變送方式，有6種可選；

（3）n-20對應的是變送輸出的上限；

（4）n-04對應的是變送輸出的下限，取值都是范圍0-9999。

如果要輸出A相電流，二次側0-5A對應4-20mA，則將P.ord設為10，TyPE設為0，n-20設為5000，n-04設為0即可。需要注意的是，參數改完需要在退出組態前要保存才能生效哦。

多功能電力儀表在開關柜、直流屏等電力設備，集成到各類控制系統、SCADA系統中有著廣泛的應用。以上便是模擬量輸出設置的簡單說明，之后我們持續更新關于儀表的操作文章，歡迎關注我們。
