回路供電即電源和信號在同一個回路里。目前, 在工業過程控制系統中, 檢測和控制信號的傳送除采用現場總線方式外, 仍大量采用模擬方式進行傳送, 使用最普遍的是 4～20mA標準信號。傳送測量信號的兩根導線同時也負擔著向變送器提供24V直流電源的任務, 應用的正是回路供電技術。

有些信號隔離器也是利用的回路供電技術，那回路供電型隔離器有哪些優勢呢？

首先回路供電型隔離器的功耗更低, 由此使得儀表溫升小, 輸出信號溫度漂移也?。黄浯?，采用 4～20mA 電流傳送信號, 儀表內阻較小, 傳送過程中不易受干擾, 適宜遠距離傳送信號; 再者，由于采用兩線制, 所以布線成本、安裝和維護成本都得以降低；還有，由于儀表功耗低, 不需特意考慮其散熱問題, 因此可考慮采用環氧樹脂灌封等高防護等級的密封設計, 更適合于高溫、高濕、野外等惡劣的工作環境。

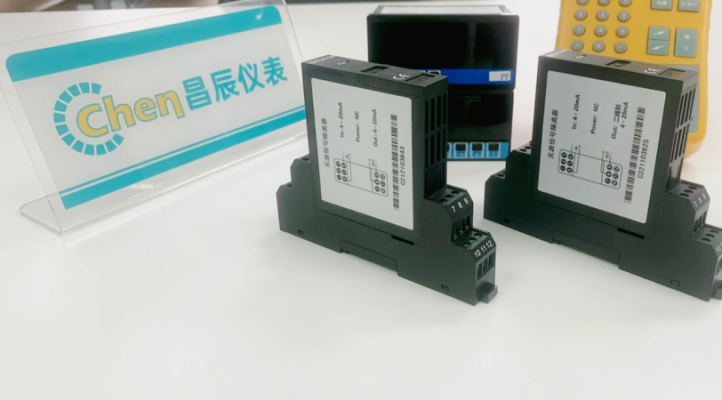

 這2臺是我們自主研發生產的2種回路供電型隔離器。一種是輸入回路供電，一種是輸出回路供電。兩者區別在于其供電是從輸入信號線來的還是輸出信號線來的。

回路供電技術的廣泛應用能省去大量的外接電源導線、開關電源和能源消耗?？梢灶A(yù)測, 隨著半導體器件功耗的不斷降低, 在能源和原材料日益緊缺的將來, 回路供電技術必將得到更好的發展和推廣。
