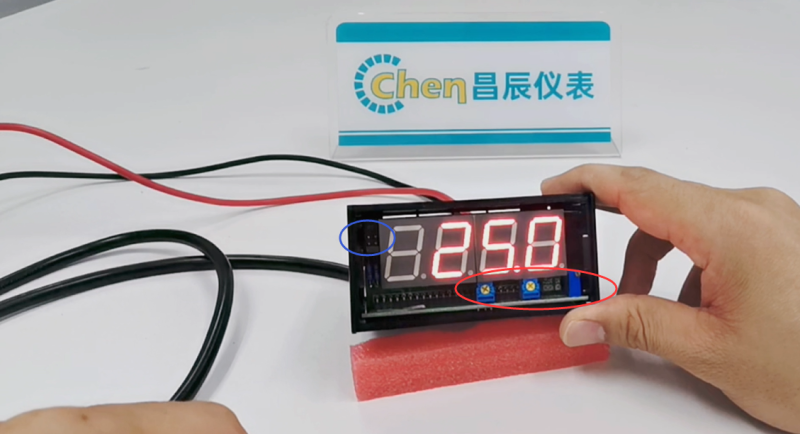

今天展示的這款開度表是純模擬設計的，所以更換量程是通過電位計以及小數點對應短接來實現的，首先我們扒開面板，我們可以看到開度表這里面有三顆電位計（如圖紅圈所示），左邊這個是零點微調，中間的是量程調試，右邊的是滿度微調，左上角是小數點的切換（藍圈所示）。

假設我們輸入4-20mA對應量程需要是0-10.00，說明小數點要帶兩位，首先把短接片取出來，然后插到對應的位置，更換之后小數點就是帶兩位了。然后我輸入4mA先確認零點，現在顯示0.00，說明零點是準的就不用動。假如數值不準的話就可以對零點微調的電位計進行調整。然后我們再調20mA，現在要對應的是10.00，我們先用量程這個電位計調整到靠近10，然后用滿度微調把它修正到10.00。

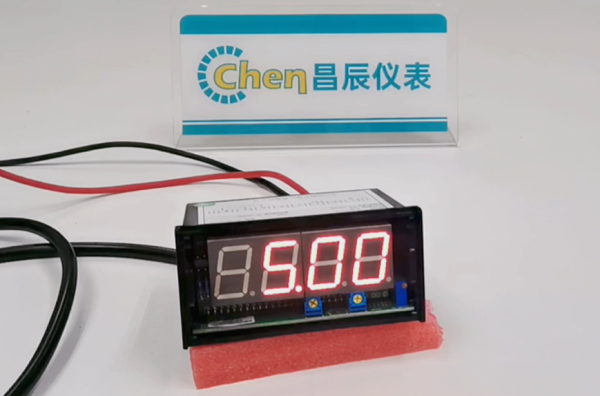

最后我們來校驗下，輸入12mA（4-20mA的一半），看下對應輸出的是否是5.00，是的話那就說明剛才的設置操作是對的！
