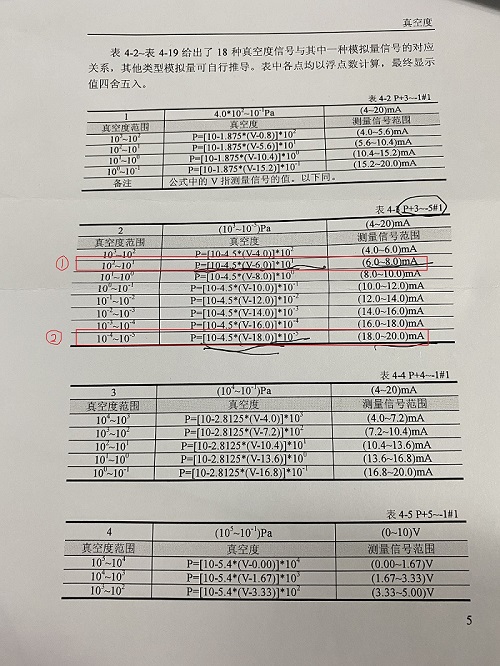

大家好，今天跟大家講一下無紙記錄儀真空度測量功能的參數設置方法，打開無紙記錄儀點擊登錄-系統配置-真空度進行設置，然后根據表格中“真空度信號與模擬量信號的對應關系”計算可得真空度數值。如下圖所示（圖1）：

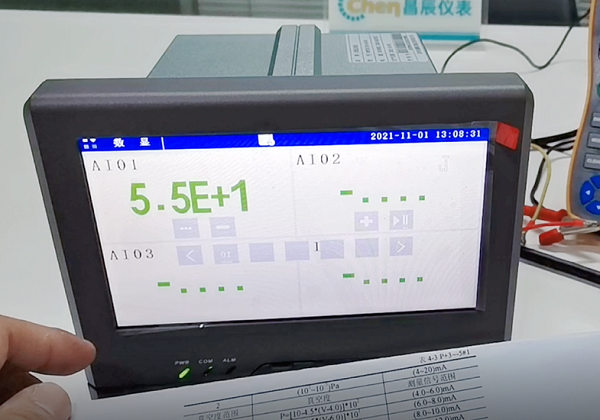

【示例一】當輸入信號7mA時，無紙記錄儀顯示真空度為5.5E+1，那么儀表是怎么得出這個結果的呢？

主要是根據圖一那張關系表，接下來，我們把數值代到相應的公式里去：①P=[10-4.5*(V-6.0)]*10¹，所以當輸入信號是7mA時，真空度P=[10-4.5*(7-6.0)]*10¹=5.5*10¹（即為無紙記錄儀屏幕顯示的5.5E+1）

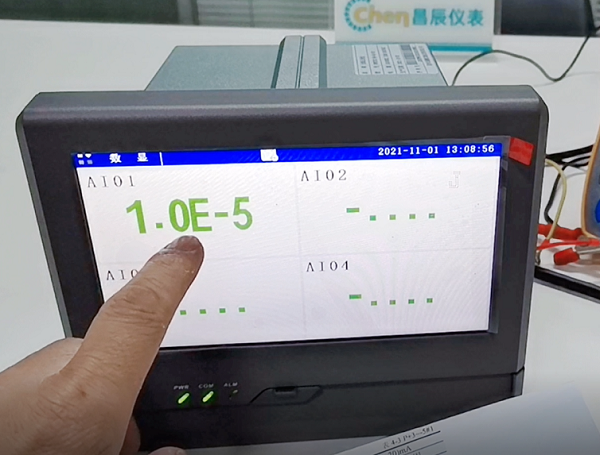

【示例二】當輸入信號20mA時，無紙記錄儀顯示真空度為1.0E-5，又是如何得出的？

還是根據圖一那張表，我們把數值代到相應的公式里去：②P=[10-4.5*(V-18.0)]*10^-5

所以當輸入信號是20 mA時，真空度P=[10-4.5*(20-18.0)]*10^-5=1.0*10^-5（即為無紙記錄儀屏幕顯示的1.0E-5）

以上便是無紙記錄儀真空度測量參數的設置方法，更多儀表知識歡迎關注“蘇州昌辰儀表有限公司”公眾號。
