溫度變送器包括熱電阻溫度變送器和熱電偶溫度變送器，根據今天的主題，我們依次看下這兩個溫度變送器的異常問題。

首先，我們看下熱電阻溫度變送器，先按照接線圖把線接好，這款熱電阻溫度變送器的標牌上顯示：0-100°C，輸出4-20mA（如下圖所示）。

假設我給它50°C（即溫度量程的一半），則對應輸出的應該是12mA，我們驗證下是沒問題的（如下圖所示）。

現在我拔掉連接熱電阻溫度變送器輸入端的那根線，讓輸入端處于開路斷線狀態，此時溫度變送器的輸出則變成了2.4mA，并且溫度變送器的運行指示燈（Run）會呈閃爍狀態。

接下來，我們換成熱電偶溫度變送器再來查看下，首先還是按照接線圖把線都接好，再把輸入信號改成熱電偶的K型，按照這款熱電偶溫度變送器的規格是0-1300°C，輸出4-20mA（如圖）。

假設我給它650°C（即溫度量程的一半）則對應輸出的應該是12mA，我們驗證下是對的（如下圖所示）。

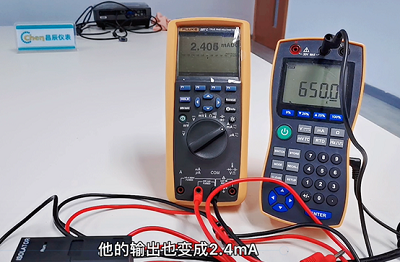

現在我拔掉連接熱電偶溫度變送器輸入端的那根線，讓輸入端處于開路斷線狀態，此時溫度變送器的輸出也同樣變成了2.4mA，并且溫度變送器的運行指示燈（Run）也會呈閃爍狀態（如圖所示）。

兩者的現象是一樣的，因此經過兩次試驗可以得知：當我們遇到溫度變送器的輸出值恒為2.4mA，指示燈又閃爍的情況下，我們基本可以判定：溫度變送器的輸入端是斷線狀態。
